功分器/合路器
功分器/合路器

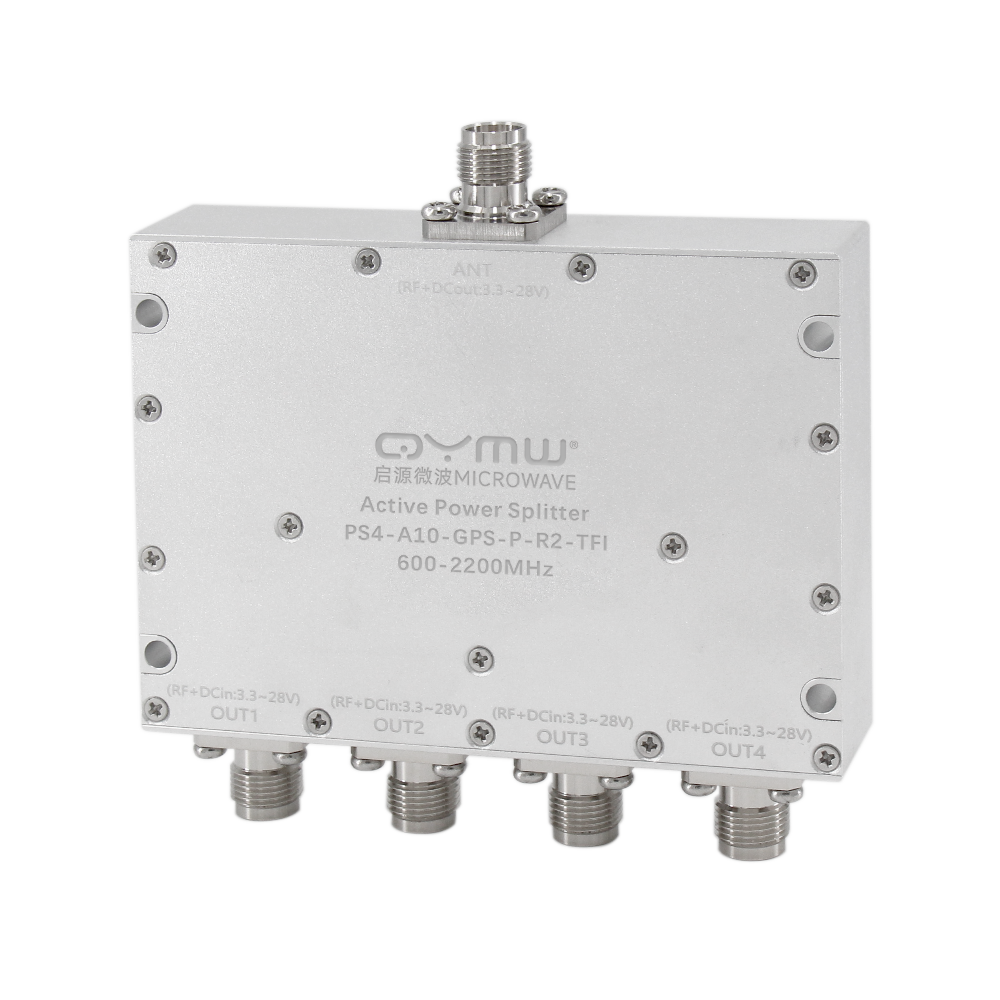

QY-PS4-A10-GPS/P-R2-TFI
QY-PS4-A10-GPS/P-R2-TFI
分合路数:四路功分器
频率范围:600~2200MHz
接头类型:TNC-母头
增益:10±2dB(default默认)
输入驻波:≤1.6:1(1.1~1.7GHz)≤1.9:1(0.6~2.2GHz)
输出驻波:≤1.25:1(0.6~2.2GHz)
噪声系数:≤2.4dB
隔离度:≥ 45dB@(1.1~1.7GHz)≥38dB@(0.6~2.2GHz)
幅度平衡:≤±0.5 dB
相位平衡:≤±5°
接头材质:不锈钢GPS
详情
QY-PS2-2/500-SE
分合路数:二路功分器
频率范围:2~500MHz
接头类型:SMA-母头
插入损耗: ≤0.6dB
输入驻波:Typ.1.15 / Max.1.25
输出驻波:Typ.1.12 / Max.1.25
隔离度:Typ.26dB / Min.20dB
幅度平衡:≤0.3dB
相位平衡:±5°
接头材质:不锈钢
功率:分路器用时10W,合路器用时0.5W
详情
QY-PS4-0.5/6-SE
分合路数:四路功分器
频率范围:500~6000MHz
接头类型:SMA-母头
插入损耗: ≤1.8dB(未含理论损耗6.0dB)
输入驻波:Typ.1.6 / Max.1.25
输出驻波:Typ.1.12 / Max.1.20
隔离度:Typ.28dB / Min.20dB
幅度平衡:≤0.3dB
相位平衡:±4°
接头材质:黄铜 三元合金
功率:分路器用时30W,合路器用时2W
详情
QY-PS2-2/8-SE
分合路数:二路功分器
频率范围:2000~8000MHz
接头类型:SMA-母头
插入损耗: ≤0.6dB
输入驻波:Typ.1.16 / Max.1.25
输出驻波:Typ.1.14 / Max.1.20
隔离度:Typ.26dB / Min.20dB
幅度平衡:±0.2dB
相位平衡:±3°
接头材质:不锈钢
功率:分路器用时30W,合路器用时2W
详情
QY-PS2-0.8/3-SI
分合路数:二路功分器
频率范围:800~3000MHz
接头类型:SMA-母头
插入损耗: ≤0.5dB
输入驻波:Typ.1.25 / Max.1.40
输出驻波:Typ.1.22 / Max.1.30
隔离度:Typ.20dB / Min.20dB
幅度平衡:±0.3dB
相位平衡:±5°
接头材质:黄铜镀金
功率:分路器用时35W,合路器用时2W
详情
QY-PS2-DC/3-SE
分合路数:二路功分器
频率范围:DC~3000MHz
接头类型:SMA-母头
插入损耗: ≤7dB
输入驻波:Typ.1.16 / Max.1.25
输出驻波:Typ.1.12 / Max.1.25
隔离度: Min.5.6dB
幅度平衡:≤0.3dB
相位平衡:±3°
接头材质:不锈钢
功率:2W
详情
QY-PS4-GPS/P-SFI
分合路数:四路功分器
频率范围:700~22000MHz
接头类型:SMA-母头
插入损耗: ≤7.0dB
输入驻波:≤1.35:1
输出驻波:≤1.25:1
隔离度:≥20dB
幅度平衡:≤0.5dB
相位平衡:≤±5°
直流馈通电压:DC~28V
详情
QY-PS4-DC/12-SE
分合路数:四路功分器
频率范围:DC~12000MHz
接头类型:SMA-母头
插入损耗: ≤12±2.0dB(已含理论损耗)
驻波比:≤1.5:1
工作温度:-40℃~+70℃
幅度平衡:±1.0dB
表面处理:黑色烤漆
详情
QY-PS4-2/8-SS
分合路数:四路功分器
频率范围:2000~8000MHz
接头类型:SMA-母头
插入损耗:≤1.0dB(未含理论损耗6.0dB)
输入驻波:Typ.1.16/Max.1.25
输出驻波:Typ.1.14/Max.1.20
隔离度:Typ.0.25dB/ Min.20dB
幅度平衡:±0.3dB
相位平衡:±4°
表面处理:黑色烤漆
详情
QY-PS4-2/6-NE
分合路数:四路功分器
频率范围:2000~6000 MHz
接头类型:N-母头
插入损耗:≤0.8dB(未含理论损耗 6.0dB)
合路端驻波:Typ.1.18/Max.1.25
分配端驻波:Typ.1.16/Max.1.20
隔离度:Typ.24dB/Min.20dB
幅度平衡:±0.3dB
相位平衡:±4°
表面处理:喷砂本导
详情
QY-PS4-1.1/1.7-BE
分合路数:四路功分器
频率范围:1100~1700MHz
接头类型:BNC-母头
插入损耗:≤0.6dB(未含理论损耗 6.0dB)
合路端驻波:Typ.1.14 Max.1.20
分配端驻波:Typ.1.1 Max.1.20
隔离度:Typ.28dB Min.22dB
幅度平衡:±0.3dB
相位平衡:±4°
表面处理:喷砂本导
详情
QY-PS4-1.1/1.7-TE
分合路数:四路功分器
频率范围:1100~1700MHz
接头类型:TNC-母头
插入损耗:≤0.6dB(未含理论损耗 6.0dB)
合路端驻波:Typ.1.14 Max.1.20
分配端驻波:Typ.1.1 Max.1.20
隔离度:Typ.28dB Min.22dB
幅度平衡:±0.3dB
相位平衡:±4°
表面处理:喷砂本导
详情
