射频一分六路功分器
射频一分六路功分器
QY-PS6-DC/3-SEY
分合路数:六路功分器
频率范围:DC~3000MHz
接头类型:SMA-母头
插入损耗:≤17.5dB(已含理论损耗)
合路端驻波:Typ.1.15/Max.1.30
分配端驻波:Typ.1.15/Max.1.30
隔离度:Min.15dB
幅度平衡:±1.0dB
工作温度:-45℃~+85℃℃
表面处理:黑色烤漆
详情
QY-PS6-2/8-SS
分合路数:六路功分器
频率范围:2000~8000MHz
接头类型:SMA-母头
插入损耗:≤1.2dB(未含理论损耗 7.8dB)
合路端驻波:Typ.1.16/Max.1.35
分配端驻波:Typ.1.14/Max.1.25
隔离度:Typ.25dB/Min.20dB
幅度平衡:±0.5dB
相位平衡:±5°
表面处理:黑色烤漆
详情

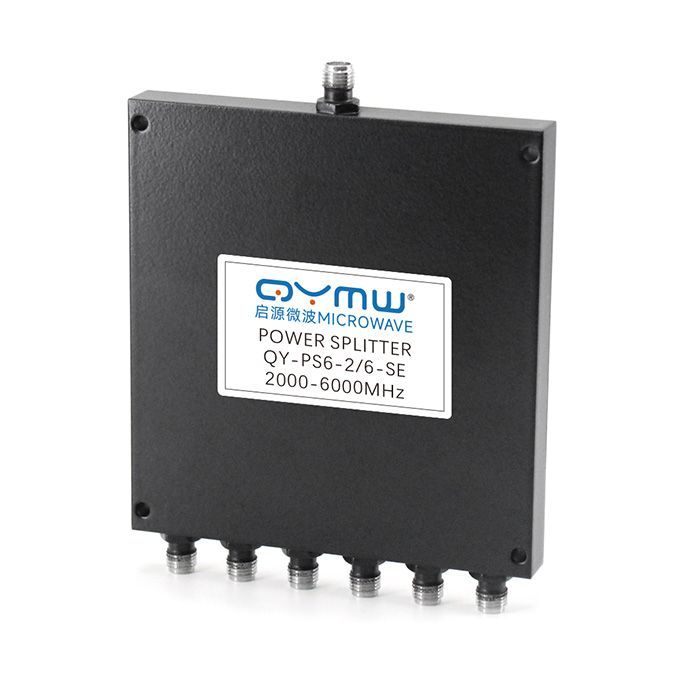

QY-PS6-2/6-SS
分合路数:六路功分器
频率范围:2000~6000MHz
接头类型:SMA-母头
插入损耗: ≤1.2dB(未含理论损耗 7.8dB)
输入驻波:Typ.1.16/ Max.1.35
输出驻波:Typ.1.14/ Max.1.25
隔离度:Typ.25dB/Min.20dB
幅度平衡:±0.5 dB
相位平衡:±5°
表面处理:黑色烤漆
详情
QY-PS6-1.1/1.7-NE
分合路数:六路功分器
频率范围:1100~1700 MHz
接头类型:N-母头
插入损耗:≤1.2dB(未含理论损耗 7.8dB)
合路端驻波:Typ.1.30/Max.1.35
分配端驻波:Typ.1.15/Max.1.30
隔离度:≥20dB
幅度平衡:±0.6dB
相位平衡:±6°
表面处理:喷砂本导
详情
QY-PS6-0.95/2.15-NE
分合路数:六路功分器
频率范围:950~2150MHz
接头类型:N-母头
插入损耗:≤1.2dB(未含理论损耗 7.8dB)
合路端驻波:Typ.1.25/Max.1.40
分配端驻波:Typ.1.15/Max.1.20
隔离度:≥20dB
幅度平衡:±0.6dB
相位平衡:±6°
表面处理:喷砂本导
详情

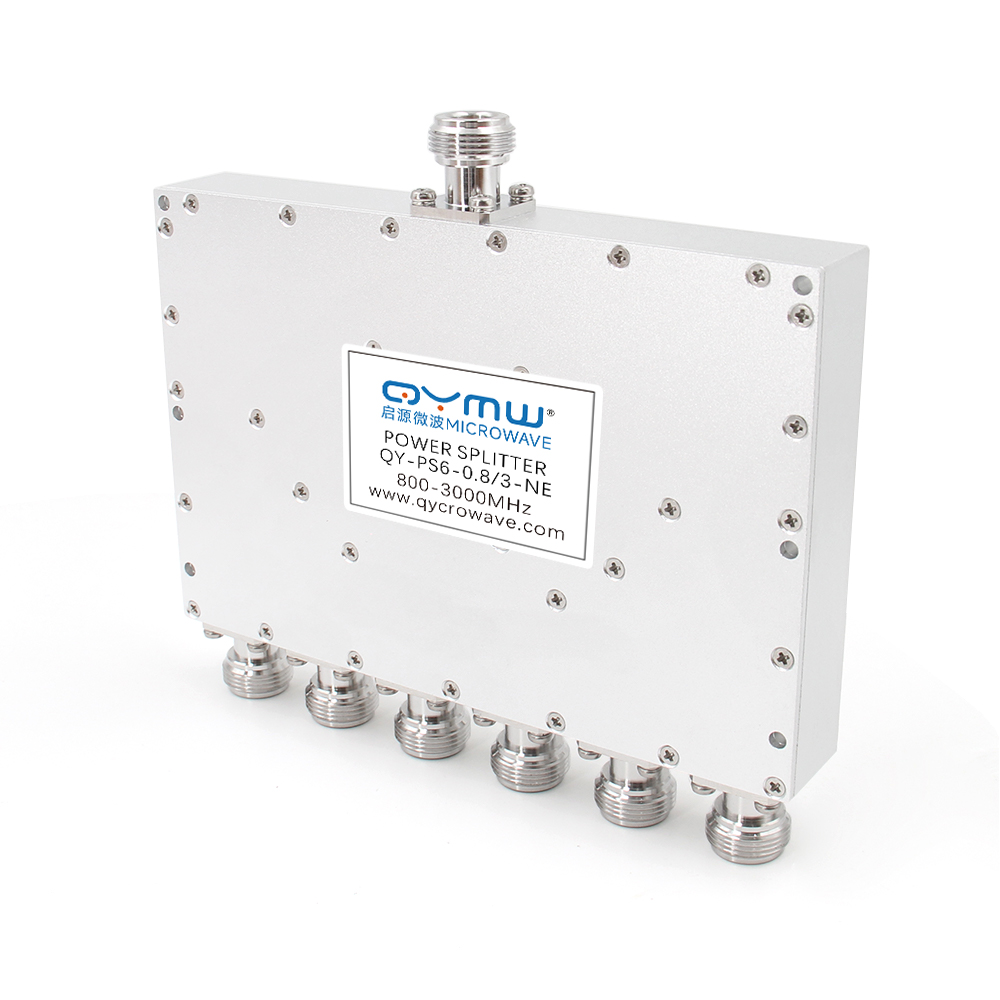

QY-PS6-0.8/3-NE
分合路数:六路功分器
频率范围:800~3000 MHz
接头类型:N-母头
插入损耗:≤1.2dB(未含理论损耗 7.8dB)
合路端驻波:Typ.1.25/Max.1.45
分配端驻波:Typ.1.15/Max.1.30
幅度平衡:±0.6dB
相位平衡:±6°
隔离度:≥18dB
表面处理:喷砂本导
详情
QY-PS6-0.8/2.7-SE
分合路数:六路功分器
频率范围:800~2700 MHz
接头类型:SMA-母头
插入损耗:≤1.2dB(未含理论损耗 7.8dB)
合路端驻波:Typ.1.16/Max.1.35
分配端驻波:Typ.1.11/Max.1.25
幅度平衡:±0.5dB
相位平衡:±5°
隔离度:≥20dB
表面处理:喷砂本导
详情
QY-PS6-0.5/8-SE
分合路数:六路功分器
频率范围:500~8000MHz
接头类型:SMA-母头
插入损耗: ≤3.5dB
合路端驻波:Max.1.55
分配端驻波:Max.1.40
隔离度:Typ.25dB/Min.17dB
幅度平衡:±1.0dB
相位平衡:±10°
表面处理:蓝色烤漆
详情

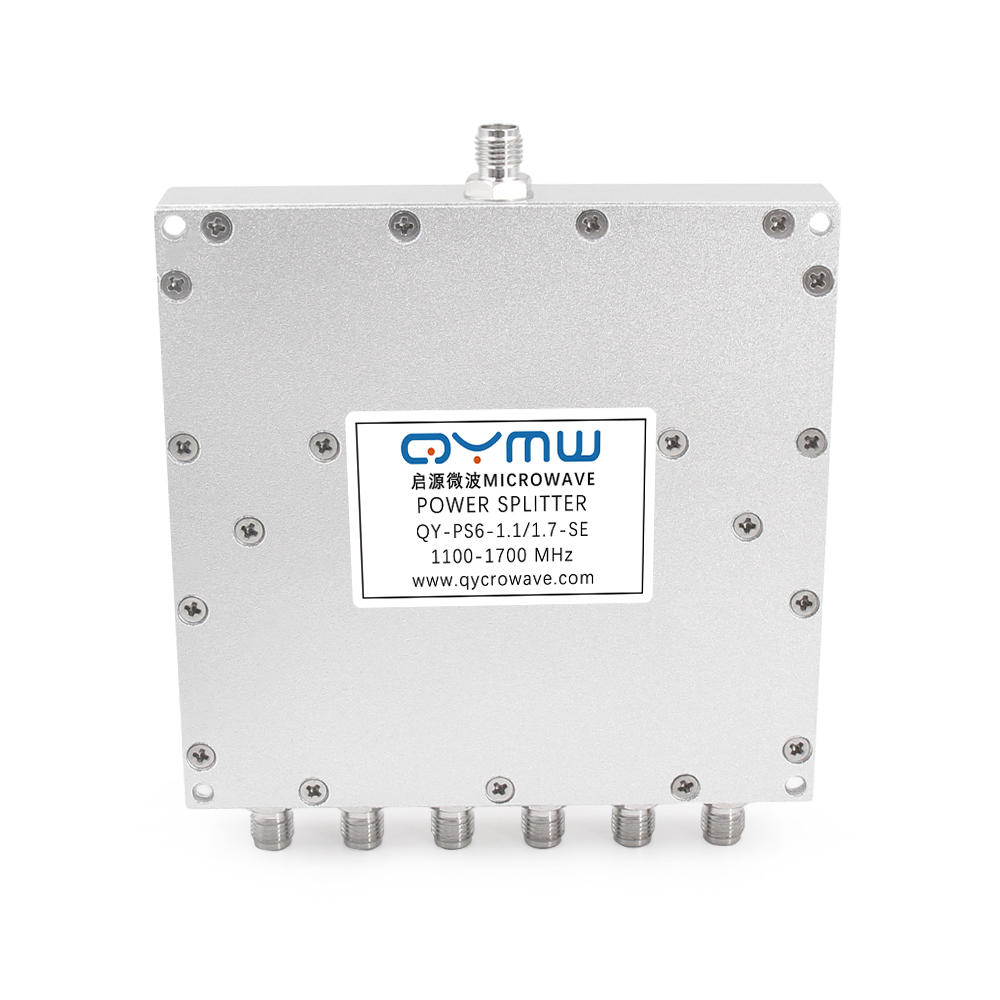

QY-PS6-1.1/1.7-SE
分合路数:六路功分器
频率范围:1100~1700MHz
接头类型:SMA母头
插入损耗:≤1.2dB
合路端驻波:≤1.16
分配端驻波:≤1.11
幅度平衡:≤0.5dB
相位平衡:±5°
隔离度:≥20dB
表面处理:喷砂本导
详情
QY-PS6-0.95/2.15-SE
分合路数:六路功分器
频率范围:950~2150MHz
接头类型:SMA母头
插入损耗:≤1.2dB
合路端驻波:≤1.16
分配端驻波:≤1.11
幅度平衡:≤0.5dB
相位平衡:±5°
隔离度:≥20dB
表面处理:喷砂本导
详情
QY-PS6-0.8/3-SE
分合路数:六路功分器
频率范围:800~3000MHz
接头类型:SMA母头
插入损耗:≤1.2dB
合路端驻波:≤1.20
分配端驻波:≤1.11
幅度平衡:≤0.5dB
相位平衡:±5°
隔离度:≥20dB
表面处理:喷砂本导
详情

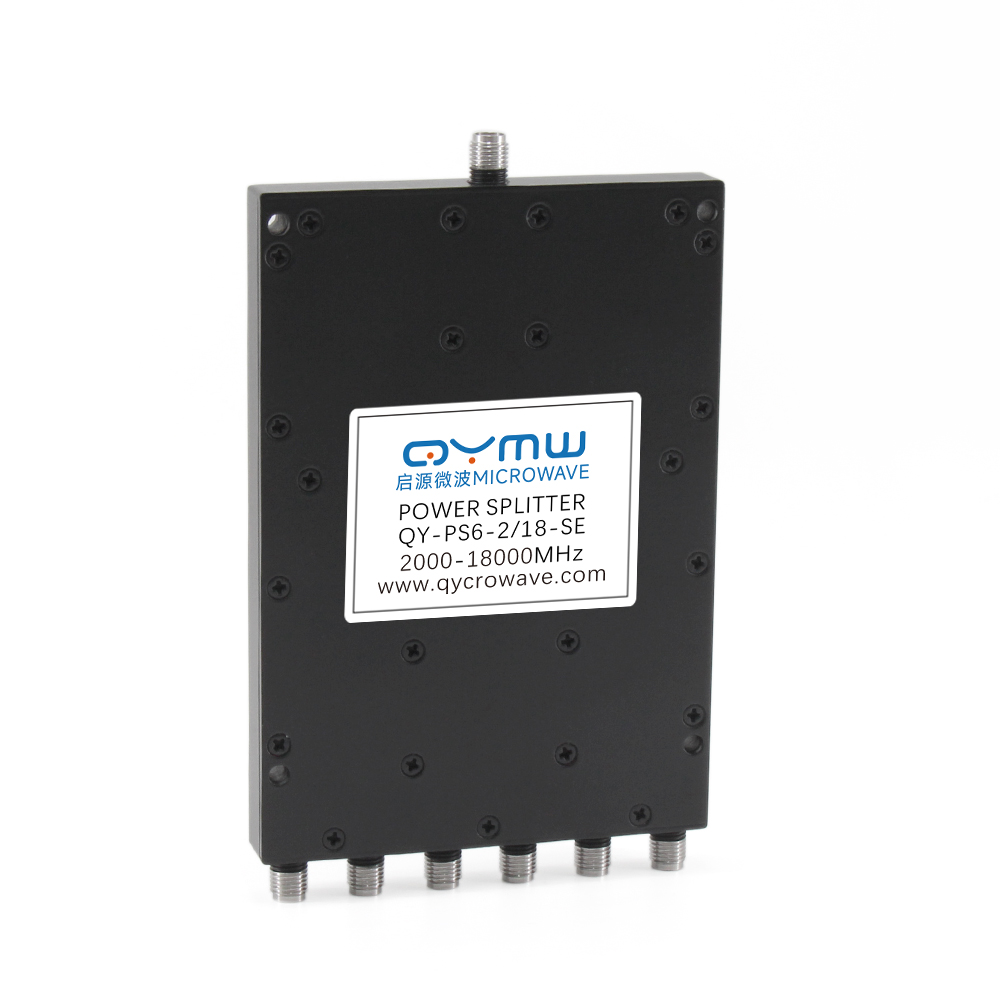

QY-PS6-2/18-SE
分合路数:六路功分器
频率范围:2000~18000MHz
接头类型:SMA-母头
插入损耗: ≤2.6dB
输入驻波:Typ.1.28 / Max.1.50
输出驻波:Typ.1.24 / Max.1.50
隔离度:Typ.25dB / Min.16dB
幅度平衡:±0.6dB
相位平衡:±8°
接头材质:不锈钢
功率:分路器用时20W,合路器用时1W
详情
