射频一分四路功分器
射频一分四路功分器

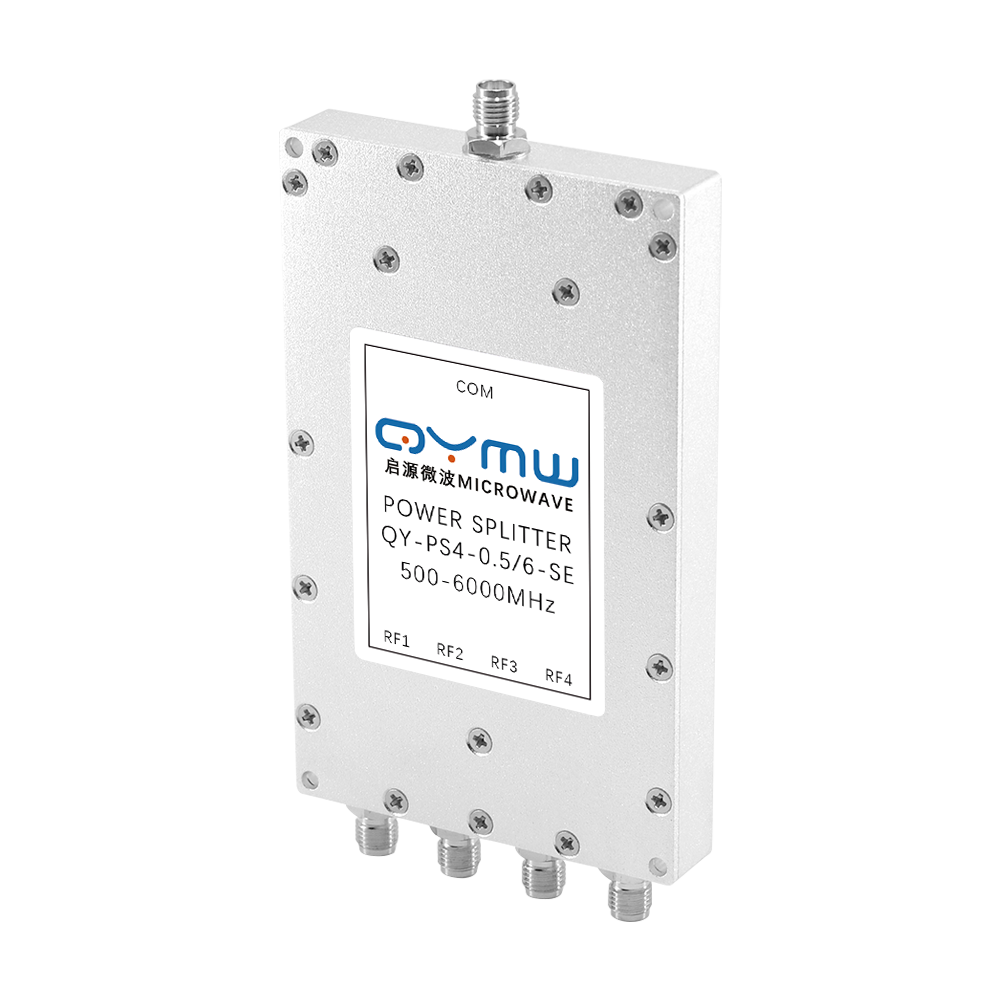

QY-PS4-0.5/6-SE
分合路数:四路功分器
频率范围:500~6000MHz
接头类型:SMA-母头
插入损耗: ≤1.8dB(未含理论损耗6.0dB)
输入驻波:Typ.1.6 / Max.1.25
输出驻波:Typ.1.12 / Max.1.20
隔离度:Typ.28dB / Min.20dB
幅度平衡:≤0.3dB
相位平衡:±4°
接头材质:黄铜 三元合金
功率:分路器用时30W,合路器用时2W
详情
QY-PS4-DC/12-SE
分合路数:四路功分器
频率范围:DC~12000MHz
接头类型:SMA-母头
插入损耗: ≤12±2.0dB(已含理论损耗)
驻波比:≤1.5:1
工作温度:-40℃~+70℃
幅度平衡:±1.0dB
表面处理:黑色烤漆
详情
QY-PS4-2/8-SS
分合路数:四路功分器
频率范围:2000~8000MHz
接头类型:SMA-母头
插入损耗:≤1.0dB(未含理论损耗6.0dB)
输入驻波:Typ.1.16/Max.1.25
输出驻波:Typ.1.14/Max.1.20
隔离度:Typ.0.25dB/ Min.20dB
幅度平衡:±0.3dB
相位平衡:±4°
表面处理:黑色烤漆
详情
QY-PS4-2/6-NE
分合路数:四路功分器
频率范围:2000~6000 MHz
接头类型:N-母头
插入损耗:≤0.8dB(未含理论损耗 6.0dB)
合路端驻波:Typ.1.18/Max.1.25
分配端驻波:Typ.1.16/Max.1.20
隔离度:Typ.24dB/Min.20dB
幅度平衡:±0.3dB
相位平衡:±4°
表面处理:喷砂本导
详情
QY-PS4-1.1/1.7-BE
分合路数:四路功分器
频率范围:1100~1700MHz
接头类型:BNC-母头
插入损耗:≤0.6dB(未含理论损耗 6.0dB)
合路端驻波:Typ.1.14 Max.1.20
分配端驻波:Typ.1.1 Max.1.20
隔离度:Typ.28dB Min.22dB
幅度平衡:±0.3dB
相位平衡:±4°
表面处理:喷砂本导
详情
QY-PS4-1.1/1.7-TE
分合路数:四路功分器
频率范围:1100~1700MHz
接头类型:TNC-母头
插入损耗:≤0.6dB(未含理论损耗 6.0dB)
合路端驻波:Typ.1.14 Max.1.20
分配端驻波:Typ.1.1 Max.1.20
隔离度:Typ.28dB Min.22dB
幅度平衡:±0.3dB
相位平衡:±4°
表面处理:喷砂本导
详情
QY-PS4-0.95/2.15-TE
分合路数:四路功分器
频率范围:950~2150MHz
接头类型:TNC-母头
插入损耗:≤0.8dB(未含理论损耗 6.0dB)
合路端驻波:Typ.1.20 Max.1.30
分配端驻波:Typ.1.10 Max.1.15
隔离度:Typ.28dB Min.22dB
幅度平衡:±0.3dB
相位平衡:±4°
表面处理:喷砂本导
详情
QY-PS4-0.95/2.15-BE
分合路数:四路功分器
频率范围:950~2150MHz
接头类型:BNC-母头
插入损耗:≤0.8dB(未含理论损耗 6.0dB)
合路端驻波:Typ.1.20 Max.1.30
分配端驻波:Typ.1.10 Max.1.15
隔离度:Typ.28dB Min.22dB
幅度平衡:±0.3dB
相位平衡:±4°
表面处理:喷砂本导
详情
QY-PS4-0.95/2.15-SI
分合路数:四路功分器
频率范围:950~2150MHz
接头类型:SMA-母头
插入损耗:≤0.7dB(未含理论损耗6.0dB)
输入驻波:Typ.1.20/Max.1.35
输出驻波:Typ.1.15/Max.1.25
隔离度:Typ.20dB/Min.19dB
幅度平衡:≤0.3dB
相位平衡:±5°
表面处理:喷砂本导
详情
QY-PS4-0.8/3-NE
分合路数:四路功分器
频率范围:800~3000MHz
接头类型:N-母头
插入损耗:≤1.0dB(未含理论损耗 6.0dB)
合路端驻波:Typ.1.2 Max.1.3
分配端驻波:Typ.1.1 Max.1.2
隔离度:Typ.24dB Min.20dB
幅度平衡:±0.3dB
相位平衡:±4°
表面处理:喷砂本导
详情
QY-PS4-0.8/3-BE
分合路数:四路功分器
频率范围:800~3000MHz
接头类型:BNC-母头
插入损耗:≤1.0dB(未含理论损耗 6.0dB)
合路端驻波:Typ.1.2 Max.1.3
分配端驻波:Typ.1.1 Max.1.2
隔离度:Typ.24dB Min.20dB
幅度平衡:±0.3dB
相位平衡:±4°
表面处理:喷砂本导
详情
QY-PS4-0.8/3-TE
分合路数:四路功分器
频率范围:800~3000MHz
接头类型:TNC-母头
插入损耗:≤1.0dB(未含理论损耗 6.0dB)
合路端驻波:Typ.1.2 Max.1.3
分配端驻波:Typ.1.1 Max.1.2
隔离度:Typ.24dB Min.20dB
幅度平衡:±0.3dB
相位平衡:±4°
表面处理:喷砂本导
详情
