功分器/合路器
功分器/合路器

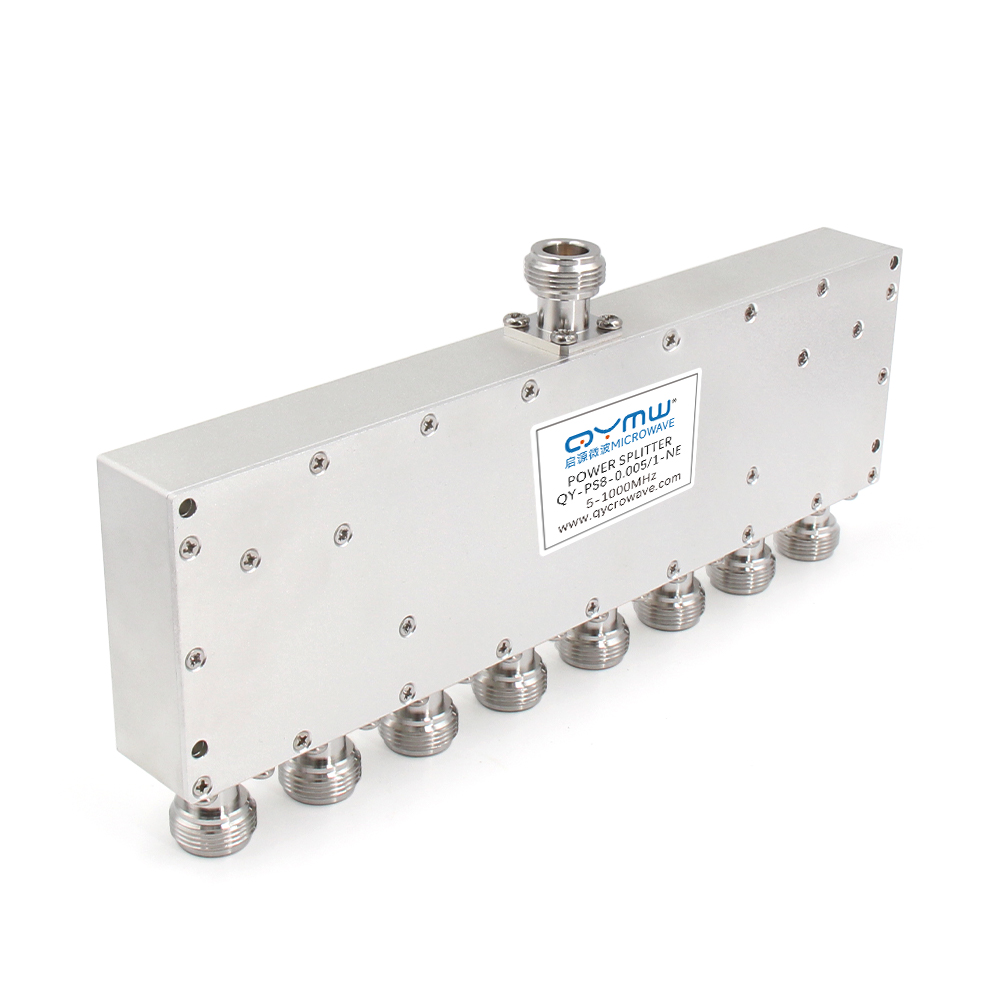

QY-PS8-0.005/1-NE
分合路数:八路功分器
频率范围:5~1000MHz
接头类型:N-母头
插入损耗:≤2.6dB(未含理论损耗 9.0dB)
合路端驻波:Typ.1.20 Max.1.30
分配端驻波:Typ.1.20 Max.1.40
隔离度:Typ.22dB Min.18dB
幅度平衡:±0.5dB
相位平衡:±5°
表面处理:喷砂本导
详情

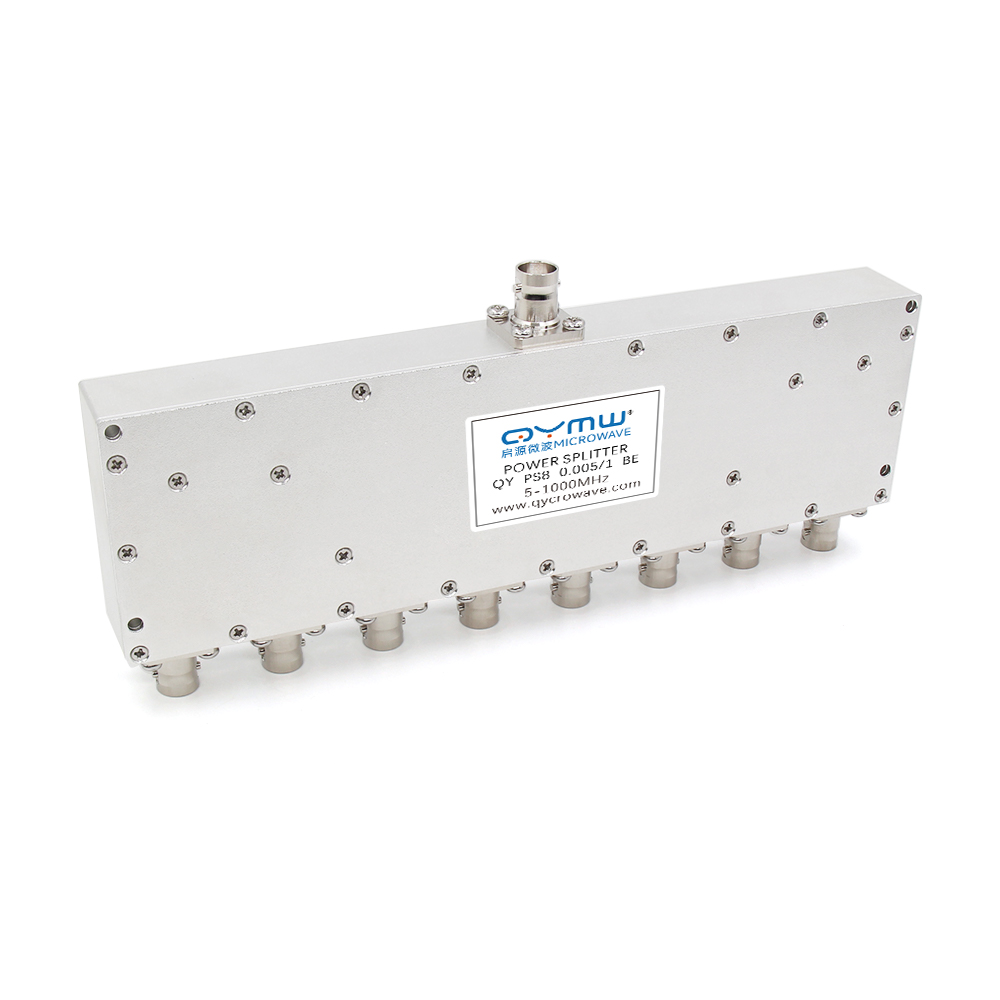

QY-PS8-0.005/1-BE
分合路数:八路功分器
频率范围:5~1000MHz
接头类型:BNC-母头
插入损耗:≤2.6dB(未含理论损耗 9.0dB)
合路端驻波:Typ.1.20 Max.1.30
分配端驻波:Typ.1.20 Max.1.40
隔离度:Typ.22dB Min.18dB
幅度平衡:±0.5dB
相位平衡:±5°
表面处理:喷砂本导
详情

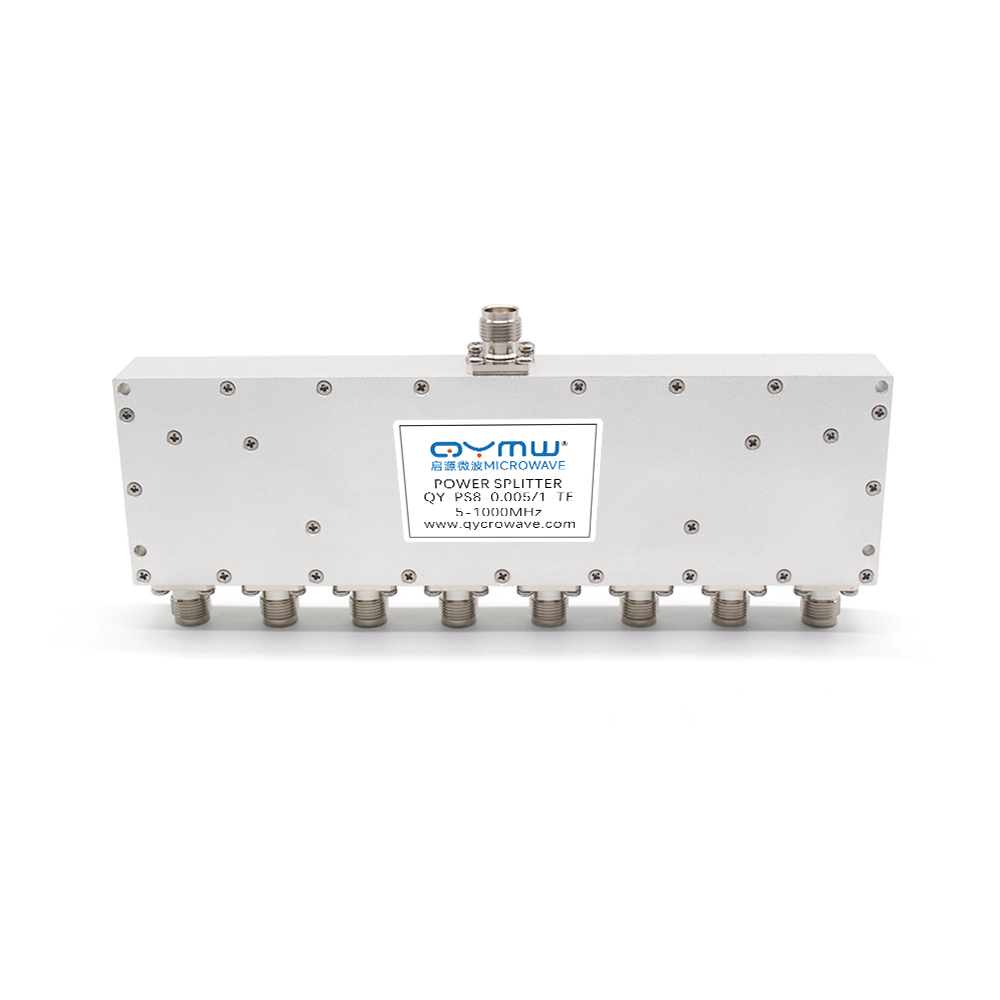

QY-PS8-0.005/1-TE
分合路数:八路功分器
频率范围:5~1000MHz
接头类型:TNC-母头
插入损耗:≤2.6dB(未含理论损耗 9.0dB)
合路端驻波:Typ.1.20 Max.1.30
分配端驻波:Typ.1.20 Max.1.40
隔离度:Typ.22dB Min.18dB
幅度平衡:±0.5dB
相位平衡:±5°
表面处理:喷砂本导
详情

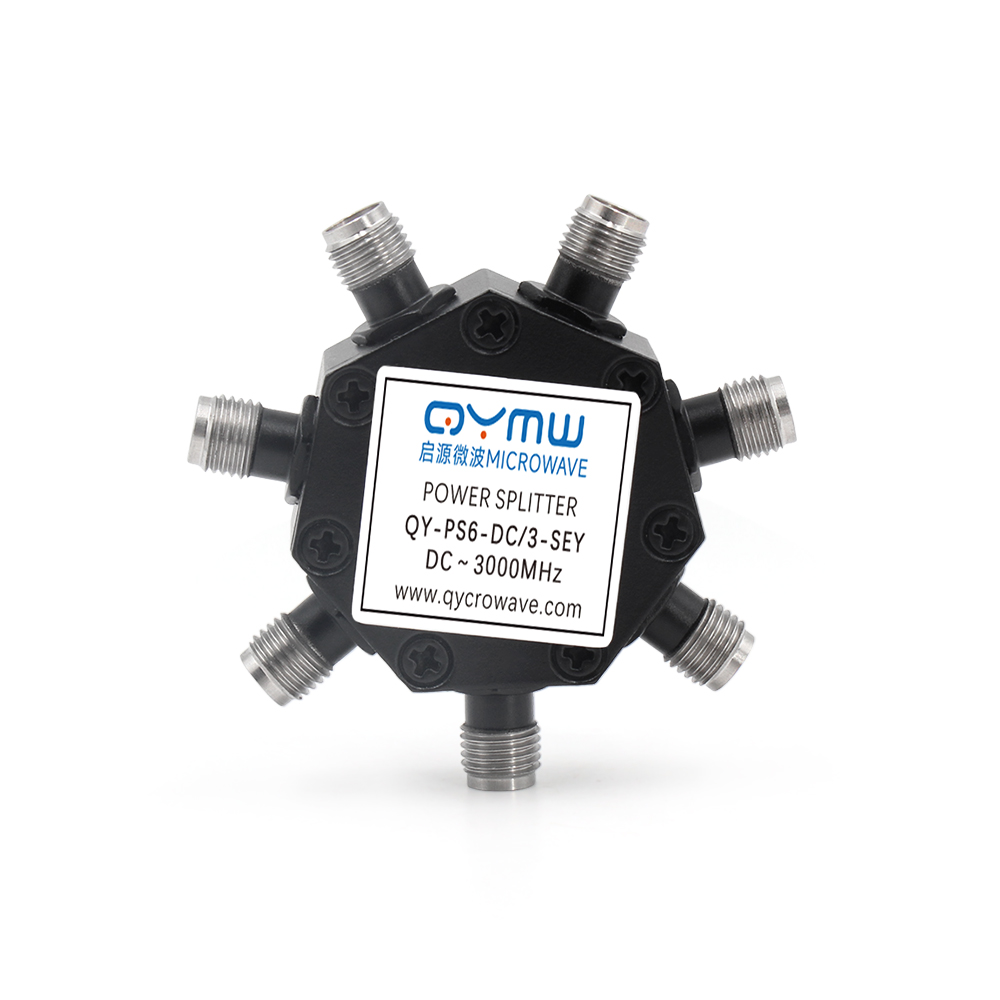

QY-PS6-DC/3-SEY
分合路数:六路功分器
频率范围:DC~3000MHz
接头类型:SMA-母头
插入损耗:≤17.5dB(已含理论损耗)
合路端驻波:Typ.1.15/Max.1.30
分配端驻波:Typ.1.15/Max.1.30
隔离度:Min.15dB
幅度平衡:±1.0dB
工作温度:-45℃~+85℃℃
表面处理:黑色烤漆
详情

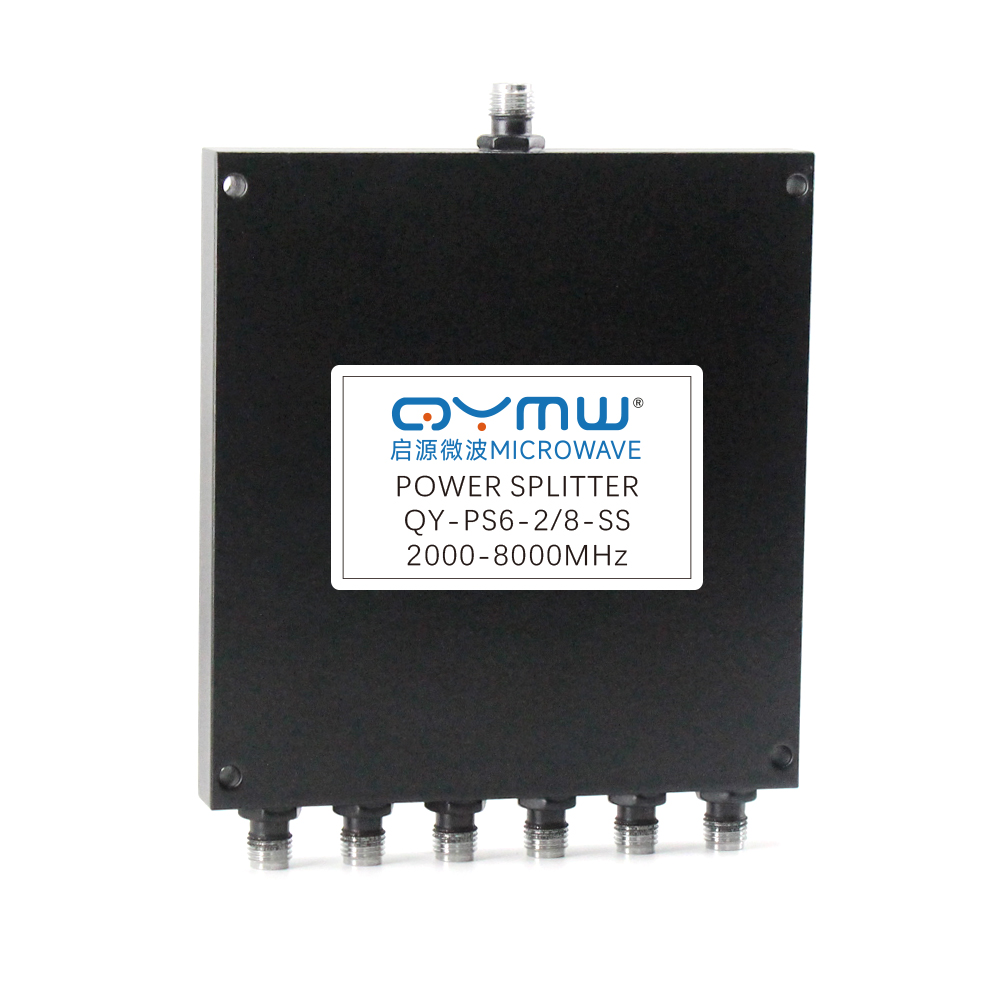

QY-PS6-2/8-SS
分合路数:六路功分器
频率范围:2000~8000MHz
接头类型:SMA-母头
插入损耗:≤1.2dB(未含理论损耗 7.8dB)
合路端驻波:Typ.1.16/Max.1.35
分配端驻波:Typ.1.14/Max.1.25
隔离度:Typ.25dB/Min.20dB
幅度平衡:±0.5dB
相位平衡:±5°
表面处理:黑色烤漆
详情
QY-PS6-2/6-SS
分合路数:六路功分器
频率范围:2000~6000MHz
接头类型:SMA-母头
插入损耗: ≤1.2dB(未含理论损耗 7.8dB)
输入驻波:Typ.1.16/ Max.1.35
输出驻波:Typ.1.14/ Max.1.25
隔离度:Typ.25dB/Min.20dB
幅度平衡:±0.5 dB
相位平衡:±5°
表面处理:黑色烤漆
详情

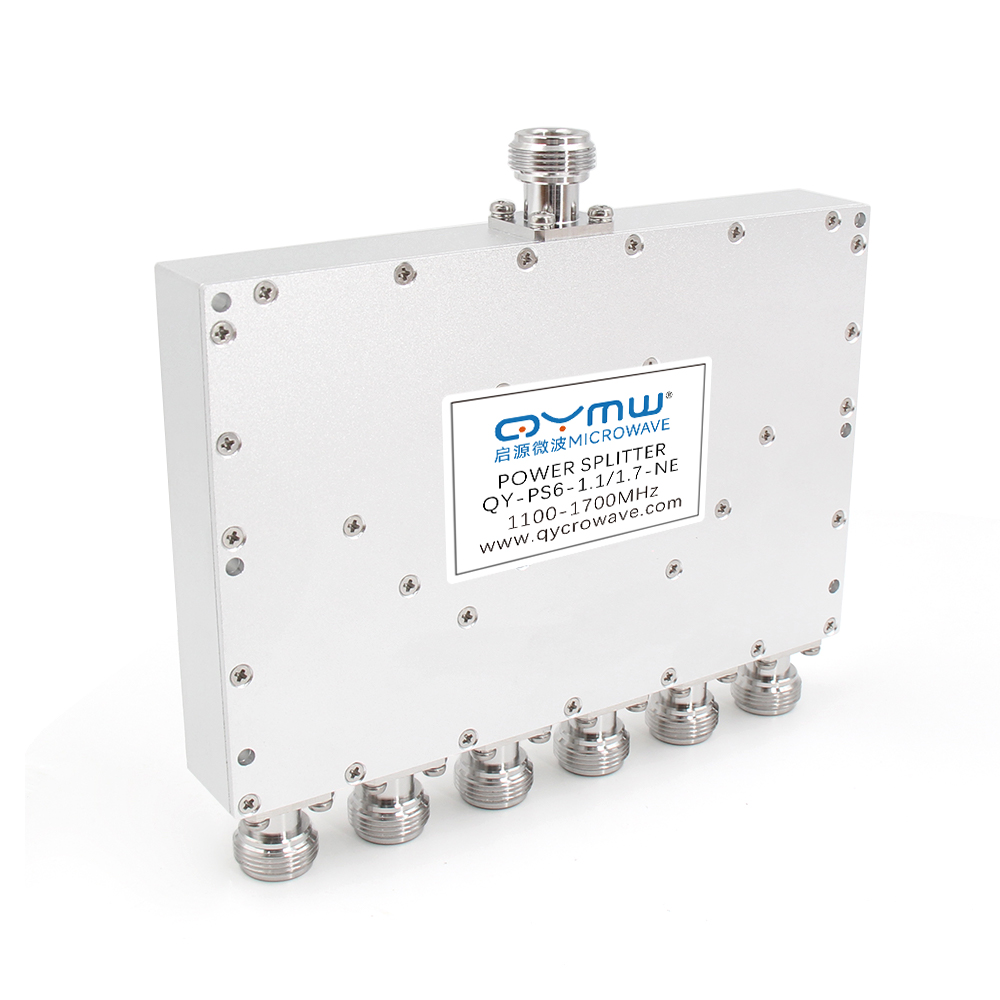

QY-PS6-1.1/1.7-NE
分合路数:六路功分器
频率范围:1100~1700 MHz
接头类型:N-母头
插入损耗:≤1.2dB(未含理论损耗 7.8dB)
合路端驻波:Typ.1.30/Max.1.35
分配端驻波:Typ.1.15/Max.1.30
隔离度:≥20dB
幅度平衡:±0.6dB
相位平衡:±6°
表面处理:喷砂本导
详情

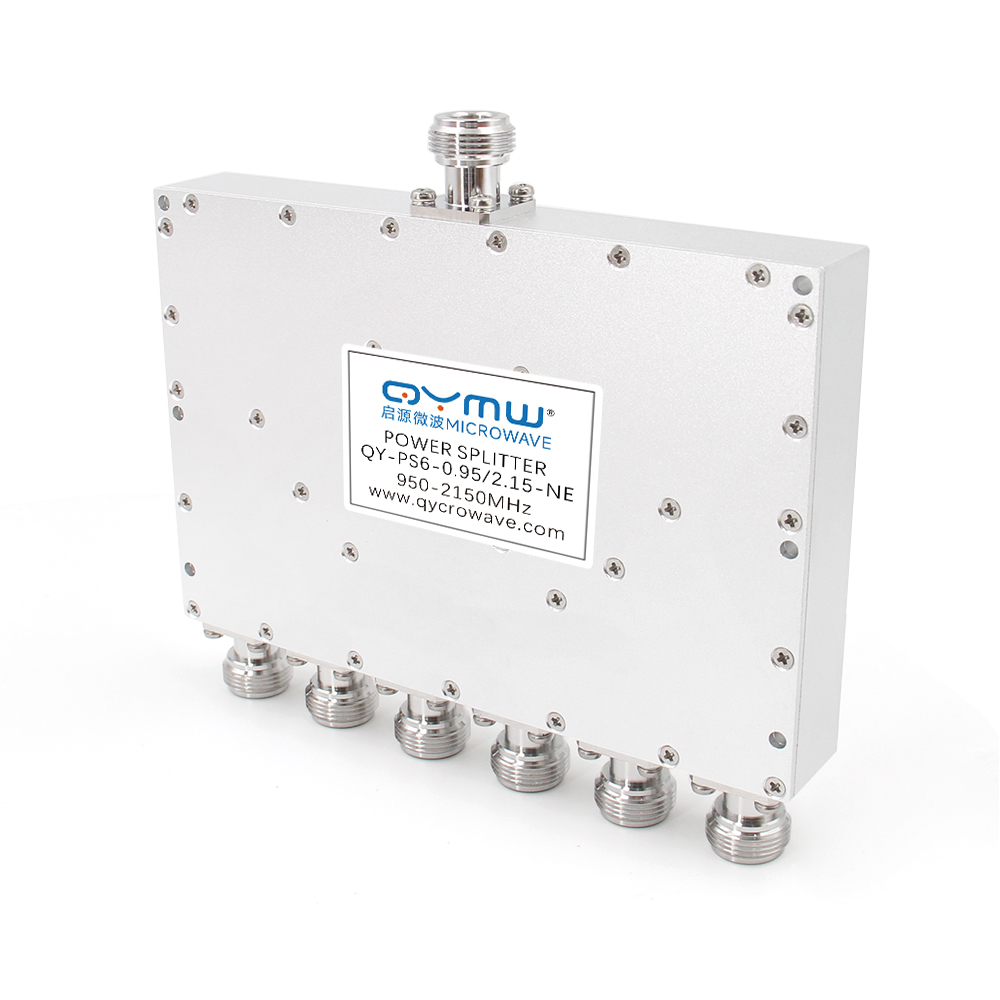

QY-PS6-0.95/2.15-NE
分合路数:六路功分器
频率范围:950~2150MHz
接头类型:N-母头
插入损耗:≤1.2dB(未含理论损耗 7.8dB)
合路端驻波:Typ.1.25/Max.1.40
分配端驻波:Typ.1.15/Max.1.20
隔离度:≥20dB
幅度平衡:±0.6dB
相位平衡:±6°
表面处理:喷砂本导
详情
QY-PS6-0.8/3-NE
分合路数:六路功分器
频率范围:800~3000 MHz
接头类型:N-母头
插入损耗:≤1.2dB(未含理论损耗 7.8dB)
合路端驻波:Typ.1.25/Max.1.45
分配端驻波:Typ.1.15/Max.1.30
幅度平衡:±0.6dB
相位平衡:±6°
隔离度:≥18dB
表面处理:喷砂本导
详情
QY-PS6-0.8/2.7-SE
分合路数:六路功分器
频率范围:800~2700 MHz
接头类型:SMA-母头
插入损耗:≤1.2dB(未含理论损耗 7.8dB)
合路端驻波:Typ.1.16/Max.1.35
分配端驻波:Typ.1.11/Max.1.25
幅度平衡:±0.5dB
相位平衡:±5°
隔离度:≥20dB
表面处理:喷砂本导
详情
QY-PS4-A10-GPS/P-R2-NFI
分合路数:四路功分器
频率范围:1.1~1.7GHz TyP.
(0.6~2.2GHz Max.)
接头类型:N-母头
增益:10±2dB (default默认)
输入驻波:≤1.6:1(1.1~1.7GHz)
≤1.9:1(0.6~2.2GHz)
输出驻波:≤1.25:1(0.6~2.2GHz)
噪声系数:≤2.4dB
隔离度:245dB@(1.1~1.7GHz)
≥38dB@(0.6~2.2GHz)
幅度平衡:≤±0.5dB
相位平衡:≤±5°
表面处理:喷砂本导
详情

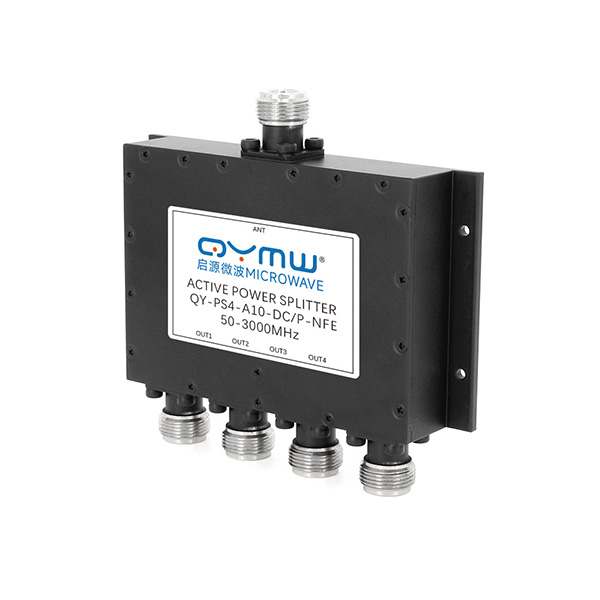

QY-PS4-A10-DC/P-NFE
分合路数:四路功分器
频率范围:50~3000MHz
接头类型:N-母头
增益:10±2dB typ.
输入驻波:≤1.4:1(0.05~2GHz)≤1.8:1(2~3GHz)
输出驻波:≤1.35:1
噪声系数:2.5dB TyP.
隔离度:≥33dB
幅度平衡:≤1dB
相位平衡:≤±5°
表面处理:防水烤漆
详情
