功分器/合路器
功分器/合路器
QY-PS4-A10-DC/P-TFE
分合路数:四路功分器
频率范围:50~3000MHz
接头类型:TNC-母头
增益:10±2dB typ.
输入驻波:≤1.4:1(0.05~2GHz)≤1.8:1(2~3GHz)
输出驻波:≤1.35:1
噪声系数:2.5dB TyP.
隔离度:≥33dB
幅度平衡:≤1dB
相位平衡:≤±5°
表面处理:防水烤漆
详情

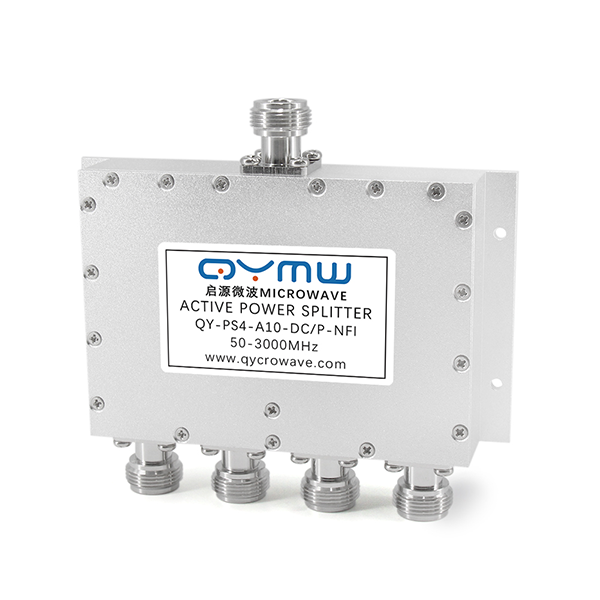

QY-PS4-A10-DC/P-NFI
分合路数:四路功分器
频率范围:50~3000MHz
接头类型:N-母头
增益:10±2dB typ.
输入驻波:≤1.4:1(0.05~2GHz)≤1.8:1(2~3GHz)
输出驻波:≤1.35:1
噪声系数:2.5dB TyP.
隔离度:≥33dB
幅度平衡:≤1dB
相位平衡:≤±5°
表面处理:喷砂本导
详情

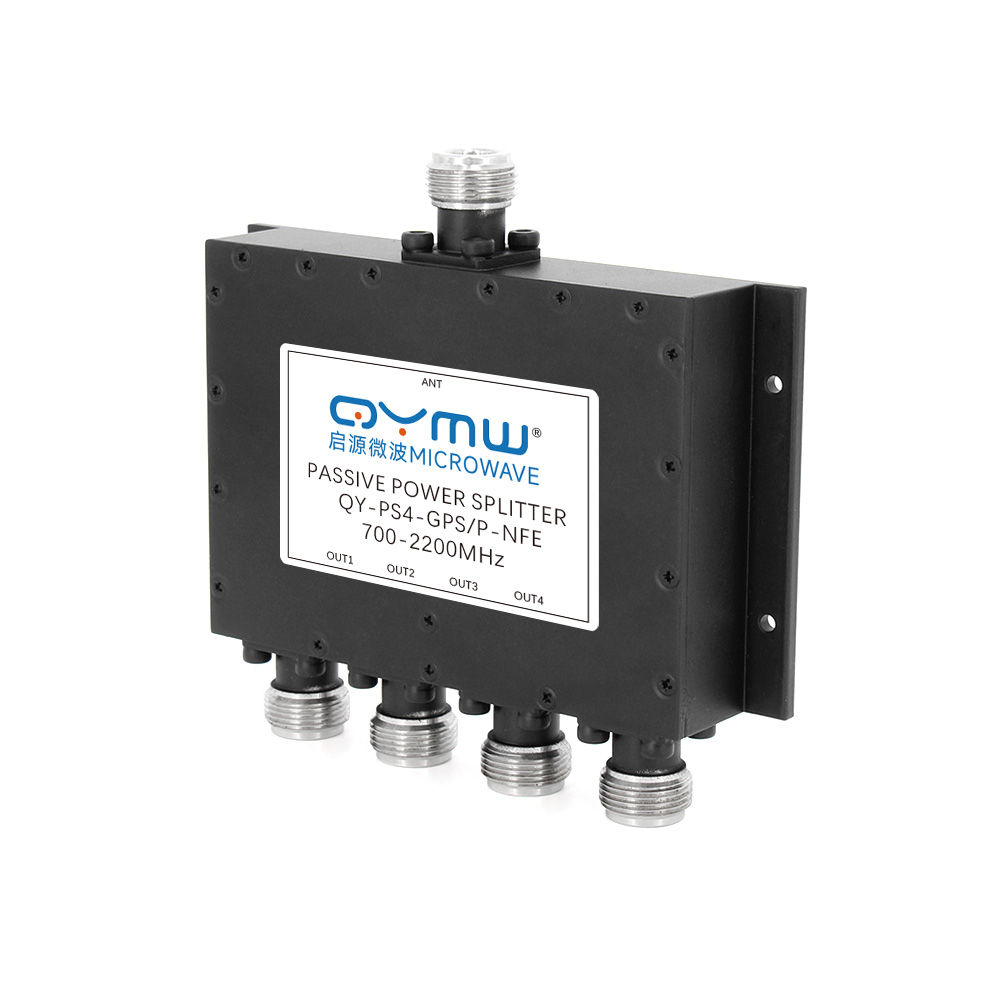

QY-PS4-GPS/P-NFE
分合路数:四路功分器
频率范围:700~2200MHz
接头类型:N-母头
插入损耗:≤7.0dB
输入驻波:≤1.35:1
输出驻波:≤1.25:1
隔离度:≥20dB
幅度平衡:≤0.5dB
相位平衡:≤±5°
表面处理:防水烤漆
详情

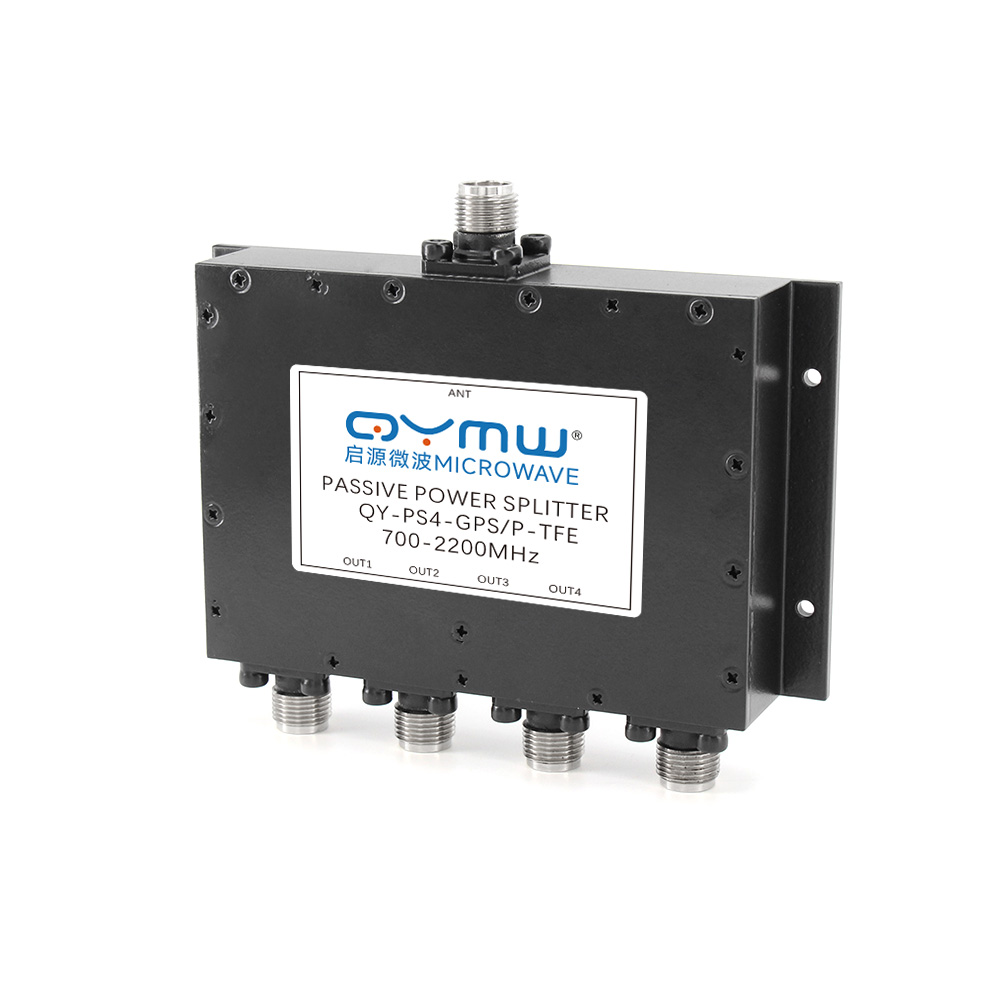

QY-PS4-GPS/P-TFE
分合路数:四路功分器
频率范围:700~2200MHz
接头类型:TNC-母头
插入损耗:≤7.0dB
输入驻波:≤1.35:1
输出驻波:≤1.25:1
隔离度:≥20dB
幅度平衡:≤0.5dB
相位平衡:≤±5°
表面处理:防水烤漆
详情

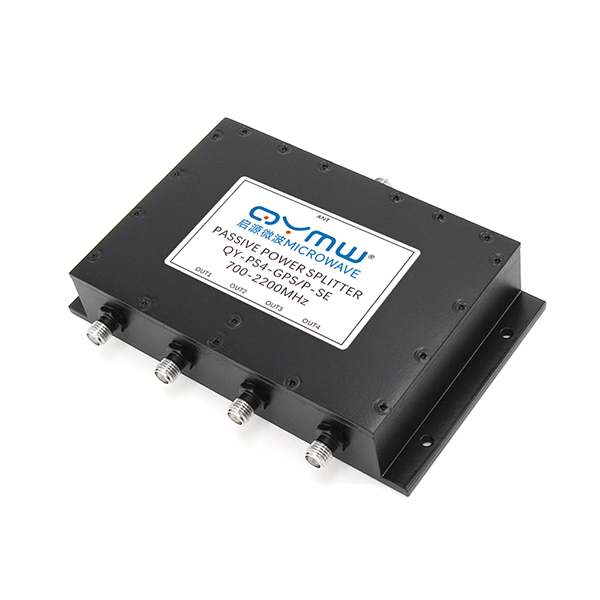

QY-PS4-GPS/P-SFE
分合路数:四路功分器
频率范围:700~2200MHz
接头类型:SMA-母头
插入损耗:≤7.0dB
输入驻波:≤1.35:1
输出驻波:≤1.25:1
隔离度:≥20dB
幅度平衡:≤0.5dB
相位平衡:≤±5°
表面处理:防水烤漆
详情

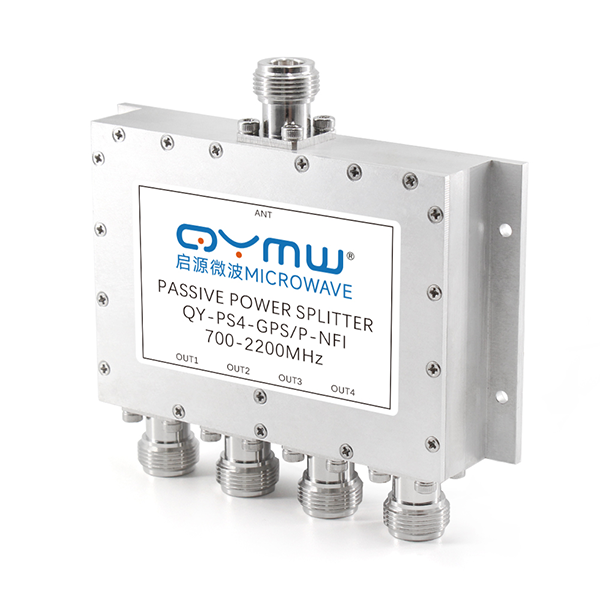

QY-PS4-GPS/P-NFI
分合路数:四路功分器
频率范围:700~2200MHz
接头类型:N-母头
插入损耗:≤7.0dB
输入驻波:≤1.35:1
输出驻波:≤1.25:1
隔离度:≥20dB
幅度平衡:≤0.5dB
相位平衡:≤±5°
表面处理:喷砂本导
详情
QY-PS4-GPS/P-SFI
分合路数:四路功分器
频率范围:700~22000MHz
接头类型:SMA-母头
插入损耗: ≤7.0dB
输入驻波:≤1.35:1
输出驻波:≤1.25:1
隔离度:≥20dB
幅度平衡:≤0.5dB
相位平衡:≤±5°
直流馈通电压:DC~28V
详情
QY-PS4-DC/12-SE
分合路数:四路功分器
频率范围:DC~12000MHz
接头类型:SMA-母头
插入损耗: ≤12±2.0dB(已含理论损耗)
驻波比:≤1.5:1
工作温度:-40℃~+70℃
幅度平衡:±1.0dB
表面处理:黑色烤漆
详情
QY-PS4-2/8-SS
分合路数:四路功分器
频率范围:2000~8000MHz
接头类型:SMA-母头
插入损耗:≤1.0dB(未含理论损耗6.0dB)
输入驻波:Typ.1.16/Max.1.25
输出驻波:Typ.1.14/Max.1.20
隔离度:Typ.0.25dB/ Min.20dB
幅度平衡:±0.3dB
相位平衡:±4°
表面处理:黑色烤漆
详情
QY-PS4-2/6-NE
分合路数:四路功分器
频率范围:2000~6000 MHz
接头类型:N-母头
插入损耗:≤0.8dB(未含理论损耗 6.0dB)
合路端驻波:Typ.1.18/Max.1.25
分配端驻波:Typ.1.16/Max.1.20
隔离度:Typ.24dB/Min.20dB
幅度平衡:±0.3dB
相位平衡:±4°
表面处理:喷砂本导
详情
QY-PS4-1.1/1.7-BE
分合路数:四路功分器
频率范围:1100~1700MHz
接头类型:BNC-母头
插入损耗:≤0.6dB(未含理论损耗 6.0dB)
合路端驻波:Typ.1.14 Max.1.20
分配端驻波:Typ.1.1 Max.1.20
隔离度:Typ.28dB Min.22dB
幅度平衡:±0.3dB
相位平衡:±4°
表面处理:喷砂本导
详情
QY-PS4-1.1/1.7-TE
分合路数:四路功分器
频率范围:1100~1700MHz
接头类型:TNC-母头
插入损耗:≤0.6dB(未含理论损耗 6.0dB)
合路端驻波:Typ.1.14 Max.1.20
分配端驻波:Typ.1.1 Max.1.20
隔离度:Typ.28dB Min.22dB
幅度平衡:±0.3dB
相位平衡:±4°
表面处理:喷砂本导
详情
